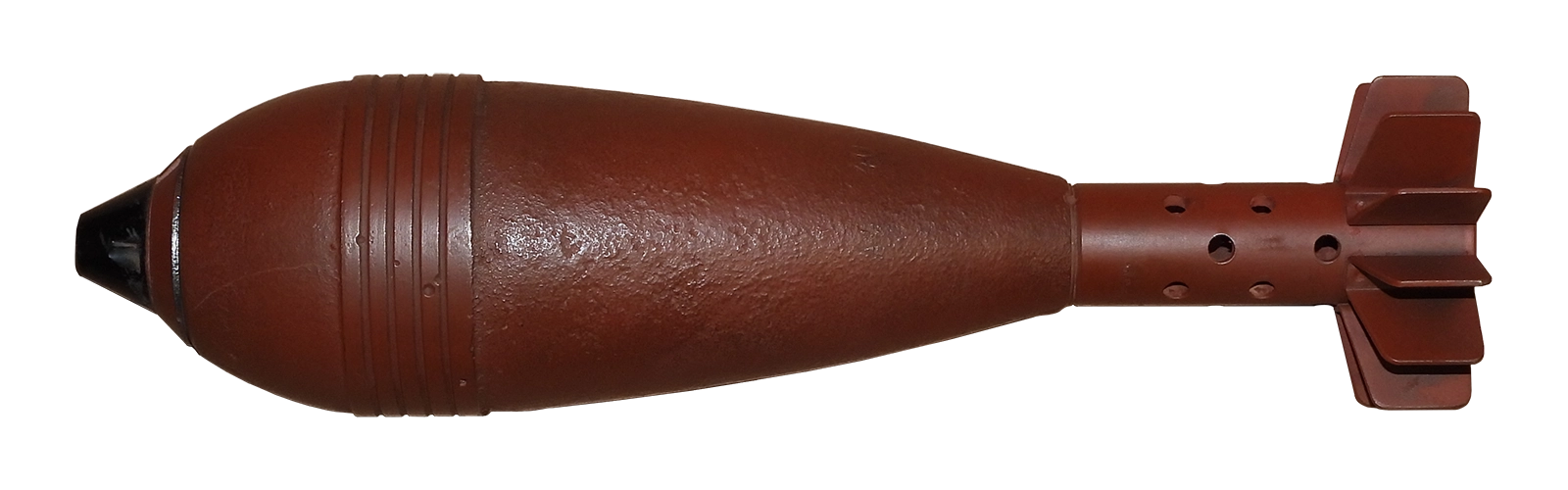

8cm W.Gr.34

Yleistä

8cm Gr.W.34 -kranaatinheittimen sirpalekranaatti Wurfgranate 34 (8cm W.Gr.34) painaa 3,5 kg, josta 530 grammaa on räjähdysainetta (TNT). Sen pituus on 329 mm ja halkaisija 81,4 mm. Kranaatin lähtönopeus on 172 m/s, maksimi kantama 2,4 km, hajonnan ollessa noin 65 m. Kranaatin iskusytyttimenä on käytetty mallia Wgr.Z.34 (pituus 40 mm, halkaisija 33 mm ja paino 55 g) tai. Vaihtoehtoisesti mallia Wgr.Z.38. Sytytyslataus oli gr.Zdlf. C/98 Np panos. Wurfgrante 34 sirpalekranaattia valmistettiin sodan loppuun mennessä yhteensä noin 73 972 000 kappaletta.

Tekniset tiedot

Toiminta

Kranaatinheittimen toiminta on yksinkertainen. Heitin on suustaladattava, joten ammus pudotetaan heittimen suusta sen sileäpintaista putkea myöten alaspäin. Putken pohjalla se osuu iskuriin, joka puolestaan laukaisee ammuksen pohjaan sijoitetun nallin. Nalli sytyttää ammuksen ajopanoksen (Treibladung) ja ammus aloittaa matkan putkea myöten ylöspäin. Päästyään ulos putkesta ammus jatkaa matkaa ballistisella lentoradalla kohti maalia. Kun kranaatti osuu maaliin, reagoi sen kärjessä oleva iskusytytin Wgr.34 tai vaihtoehtoisesti Wgr.38, sytyttäen gr.Zdlg C798 Np panoksen, joka puolestaan sytyttää itse peruspanoksen (Sprengladung 530 g TNT), joka räjähtäessään rikkoo kranaatin kuoren pieniksi sirpaleiksi ja täten aiheuttaa voimakkaan sirpalevaikutuksen ympäristöönsä. Ammuksen nopeus on latauksesta riippuen noin 172 m/s.

Ajopanokset

• - 1. Ladung: 10 g Ngl.Bl.P-12,5-(1-1-0,2)
• - 2. Ladung: 9 g Ngl Rg.P-12,5-(0,4-70/35)
• - 3. Ladung: 9 g Ngl.Rg.P-12,5-(0,4-70/35) 2. osaa
• - 4. Ladung: 9 g Ngl.Rg.P-12,5-(0,4-70/35) 3. osaa

Lähdeluettelo

• - H.Dv.481/64, 6.5.1940
• - Kranaatinheittimet - Pohjois-Kymenlaakson Asehistoriallinen yhdistys ry - url: http://www.pkymaasehist.fi, 22.7.2012
