Ajack 4x90

Yleistä

Saksalainen optiikkavalmistaja Adolph Jackenroll Optische Anstalt GmbH aloitti Ajack 4x90 -tähtäinkiikareiden valmistuksen, ilmeisesti vuoden 1939 aikana. Ajack-tähtäinkiikarit olivat tuon ajan ehdotonta huippua. Saksan asevoimat (Wehrmacht) ja Waffen-SS käytti näitä kiikareita Mauser K98k kiväärireissään. Myös Suomen ja Ruotsin armeijat olivat kiinnostuneita näistä kiikareista. Niitä ehdittiinkin toimittaa pieniä määriä, ennen kuin toimitukset priorisoinnin vuoksi lakkautettiin.

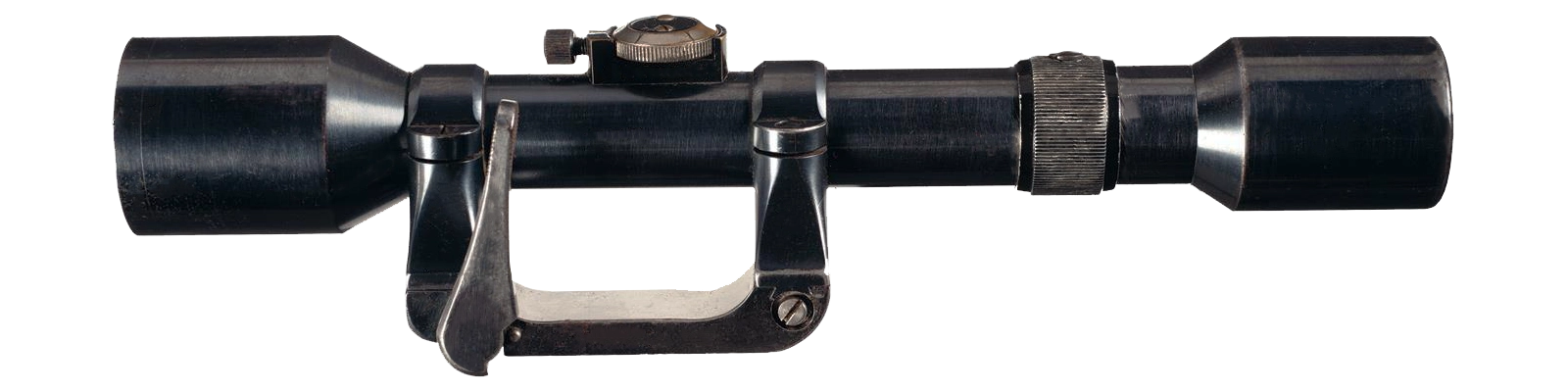

Ajack 4x90
Ajack 4x90 -tähtäinkiikari

Rakenne

Ajack 4x90 -tähtäinkiikarissa on teräksestä valmistettu 279 mm pitkä runkoputki. Objektiivilinssin halkaisija on 43 mm ja objektiivilinssin 38 mm. Etäisyyssäätö 100 – 800 metriä, on sijoitettu kiikarin päälle. Säätö lukitaan ulkoisella lukitusruuvilla. Kiikariin valmistettiin kivääriin kiinnitystä varten sivukisko kiinnitteistä pikajalkaa, joka voitiin lukita nopeasti yhtä vipua vääntämällä. Kiikariin oli saatavissa myös perinteiset kaksipiste kiinnitteiset kiinnitysrenkaat.

Ajack-kiikarit toimitettiin joko nahkaisessa kantokotelossa, tai sotilaskäyttöön suunnatussa peltikotelossa. Mustasta ja tai tummanruskeasta nahasta valmistettuja kantokoteloita käytettiin ainakin ennen toista maailmansotaa valmistetuissa kiikareissa. Ilmeisesti osa valmistetuista kiikareista sai pintakäsittelyksi sinistyksen, mutta ilmeisesti sota-aikana yleisempää oli tumman harmaa fosfatointi pinnoitus.

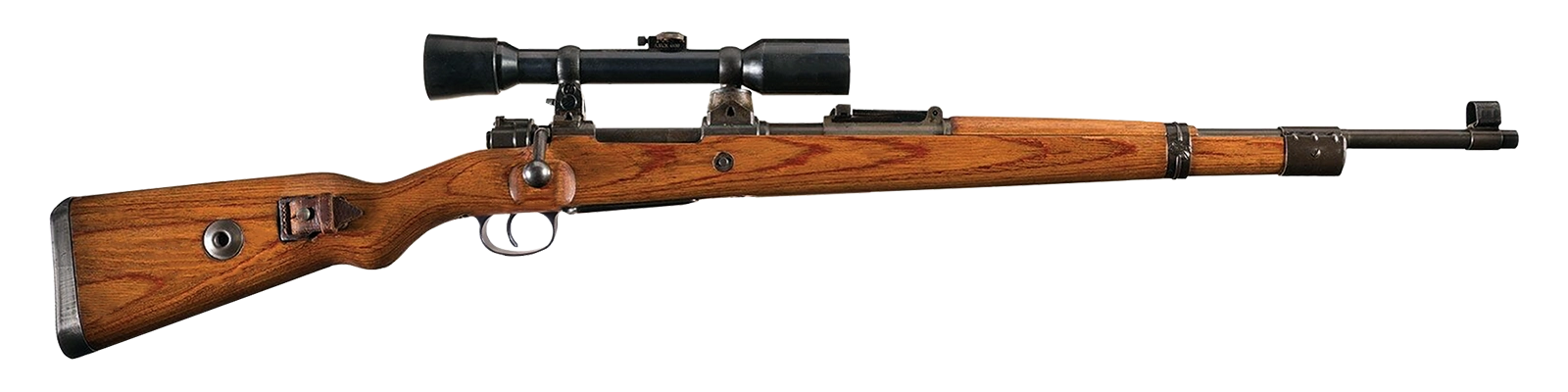

Ajack 4x90 K98k
Ajack 4x90 -tähtäinkiikari kiinnitettynä Mauser K98k kivääriin

Tekniset tiedot


Ajack 4x90

• tyyppi: tähtäinkiikari
• pituus 279 mm
• paino 450 g (jalka 250 g)
• runkoputki 26,5 mm
• suurennos 4x
• objektiivilinssi Ø 44 mm
• okulaarilinssi Ø 38 mm
• näkökenttä 5° / 100 m
• silmän etäisyys 85 mm
• tähtäinristikko Reticle #1
• kiinnitys hakajalat/sivujalat

• tuotantovuodet 1939–1944
• tuotantomäärä n. 55 000 kpl



Reticle #1
Ajack 4x90 -tähtäinkiikarin ristikko (German reticle #1)

Tuotanto

Ajack 4x90 -tähtäinkiikarin tarkka tuotantomäärä ei ole tiedossa, mutta ilmeisesti vuonna 1939 aloitettu tuotanto lopetettiin vuoden 1944 loppupuolella. Tuolloin oli valmistettu lähteestä riippuen, noin 53 000 – 55 000 Ajack-kiikaria.

Optisille laitteille koteloita valmistava Wessel und Müller Lückenwaldessa, valmisti ilmeisesti myös kiikareiden peltikoteloita. Ajack -kiikarikoteloista ainakin on tavattu Wessel und Müller jvb-leima. Nahkasta valmistettuja koteloita valmisti sodan aikana ainakin Carl Weiss Lederwarenfabrik (cww 43).

Ajack optiikkatehdas Berliinissä tuhoutui vuonna 1945, liittoutuneiden ilmapommituksissa. Tuotantoa kuitenkin jatkettiin uudella tehtaalla Kreuzbergissä 1950-luvulla.

Ruotsissa M41B

Ruotsin armeija tilasi näitä kiikareita, omiin Mauser m/96 kiväärireihinsä. Ajack-kiikareilla varustettujen aseiden nimike oli Mauser M41B. Ruotsiin toimitettuihin kiikareihin lyötiin Ruotsin kruunuleima. Ruotsalaisten tilauksen suuruus ei ole tiedossa, mutta saksalaiset ehtivät toimittaa Ruotsiin noin 2 000 – 3 000 kiikaria, ennen kuin toimitukset lakkautettiin SS:n vaatimuksesta.

Suomessa

Suomeen saatiin loppuvuodesta 1942 näytekappaleina kaksi Ajack 4x90 -tähtäinkiikaria ja ne havaittiin laadukkaiksi. Tältä pohjalta Päämajan taisteluvälineosasto tilasi 30.12.1942 Saksasta A. Jackenroll optiikkatehtaalta 2 000 Ajack 4x90 -tähtäinkiikaria, ilman kiikarinjalkoja. Saksalaiset Mauser-kivääriin tarkoitetut kiikarinjalat eivät käyneet suomalaiseen m/39-kivääriin, johon taisteluvälineosasto niitä kaavaili.

Kiikarit tilattiin T:mi Otto M. Johansson välityksellä. Tilaussopimuksen mukaan valmistajan tuli toimittaa helmikuusta 1943 alkaen 100–125 kiikaria viikossa. Näin tilatut kiikarit olisivat kaikki toimitettuna kesään 1943 mennessä. Saksalaiset kuitenkin ilmoittivat maaliskuussa 1943, että heillä on toimitusvaikeuksia Saksan armeijan suurtilauksen vuoksi. Kesällä 1943 saksalaiset ilmoittivat, että he voivat toimittaa 500 Ajack 4x90 -tähtäinkiikaria, aiemmin sovitun 2 000 asemasta. Heinäkuussa 1943 Saksan asevoimien pääesikunta (Oberkommando der Wehrmacht, OKW) ilmoitti, että luvatut kiikarit toimitetaan neljässä erässä. Toimitusten piti alkaen syksyllä 1943 ja päättyä joulukuussa 1943.

Asevarikko 1 sai tehtäväkseen valmistaa 500 kappaleen erä, kiikarinjalkoja tilattuihin Ajack 4x90 -kiikareihin. Valmistuneisiin kiikarinjalkoihin lyötiin sarjanumerointi 1–500. Suomen armeijan kirjanpidossa Ajack 4x90 -tähtäinkiikari sai nimikkeen kiväärikaukoputki m/43. Ne kiinnitettiin Asevarikko 1:n valmistamilla kiikarinjaloilla (paino 220 g) tarkkaan valikoituihin m/39 kiväärireihin, joiden nimeksi tuli tarkka-ampujakivääri m/39–43. Sodan aikana ehti valmistua 300 kappaletta tällaisia tarkka-ampujakivääreitä. Näiden Valtion kivääritehtaan (VKT) valmistamien kiväärien sarjanumerot olivat välillä 26 000 – 65 000.

Adolph Jackenroll Optiche Anstalt GmbH

Saksalainen Adolph Jackenroll perusti Adolph Jackenroll Optische Anstalt GmbH nimisen optiikkatehtaan Berliinissä, juuri ennen ensimmäisen maailmansodan alkua. Vuonna 1916 Jackenroll aloitti tähtäinkiikareiden valmistuksen Saksan keisarillisen armeijan tarpeisiin. Tehdas aloitti kuuluisaksi muodostuneen Ajack 4x90 kiikarin valmistuksen vuonna 1939, jatkaen sitä aina 1945 alkuun asti. Tehdas tuhoutui vuonna 1945, mutta sitä jatkettiin 1950-luvulla Kreuzbergiin rakennetulla uudella tehtaalla.

Lähdeluettelo

  • - Anlage zu WaA Nr.2709/44 g Kdos des Heereswaffenamtes, 11/1944
  • - Ajack 4x90, The German Sniper 1914–1945, Peter R. Senich 1982
  • - Old Ajack Scope, url: http://forum.snipershide.com, 16.2.2018
  • - Model 41B Swedish Mauser, url: http://www.gunsandammo, 16.2.2018
  • - Ajack 4x90, url: http://www.wehrmacht-awards.com, 16.2.2018
  • - Ajack 4x90, url: http://www.forums.gunboards.com, 16.2.2018
  • - Sotilaskäsiaseet Suomessa 1918–1988 – II osa, Markku Palokangas, 1991
