120 akr-10-32/41

Yleistä

Suomalainen asetehdas Oy Tampella Ab, aloitti 120mm raskaan kranaatinheittimen suunnittelun jo vuonna 1935. Uusi kranaatinheitin otettiin tuotantoon alkuvuodesta 1940, nimikkeellä 120 Krh/40. Ammuksia latasivat Valtion tykkitehdas (VTT) ja Ammus Oy. Kranaatin kuoria valmistivat Ammus Oy, Tampella ja Wårdström. Ammuksia valmistettiin sota-aikana, noin miljoona kappaletta.

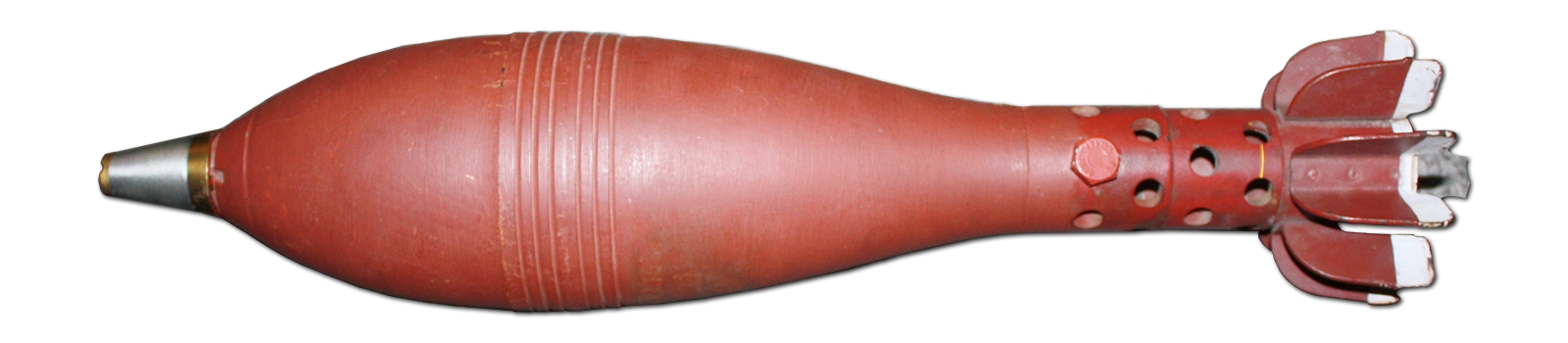

120 akr-10-32/41 kranaatin räjähdysaine on amatolia. Kranaatin pyrstöstä on kaksi versiota, kesäpyrstö ja talvipyrstö. Kymmensiipisessä talvipyrstössä on valkoinen juova pyrstön alaosassa. Kesäpyrstöllä varustettua kranaattia sai ampua vain kesällä. Kranaattiin on olemassa kaksi erilaista peruspanosta: 120 Krh 1/2 pp RW, jossa oli 35 gramman RW-ruutitäyte ja 120 Krh pp RW peruspanos, jossa oli 64 gramman RW-ruutitäyte. Lisäksi on kolme erilaista lisäpanosta: 120 Krh lp 39, 120 Krh lpe RW ja 120 Krh Olp VRT.

Tekniset tiedot

Toiminta

Kranaatinheittimen toiminta on yksinkertainen. Heitin on suustaladattava, joten ammus pudotetaan heittimen suusta sen sileäpintaista putkea myöten alaspäin. Putken pohjalla se osuu iskuriin, joka puolestaan laukaisee ammuksen pohjassa olevan nallin. Nalli laukaisee ammuksen ajopanoksen ja ammus aloittaa matkan putkea myöten ylöspäin. Päästyään ulos putkesta ammus jatkaa matkaa ballistisella lentoradalla kohti maalia. Ammuksen nopeus on latauksesta riippuen noin 116 – 290 m/s. Aseen rekyyli ohjautuu putken pohjasta vastinlevyn ja siitä suoraan maahan.

Lähdeluettelo

• - Opetustaulu Ta 09261, 120mm Krh:n suomalainen Kranaatti
• - Kranaatinheittimet - Pohjois-Kymenlaakson Asehistoriallinen yhdistys ry - url: http://www.pkymaasehist.fi, 22.7.2012
