90 K/77

Yleistä

Ranskalainen eversti Charles Ragon de Bange, suunnitteli vuonna 1874 jäykkälavettisen kenttäkanuunan. Ranskan armeija tilasi jäykkälavettisia kanuunoita, useissa eri kaliipereissa, yksi tilatuista tykki malleista oli jäykkälavettinen Canon de 90mm Modèle 1877.

Ranskalaiset valmistivat näitä tykkejä, kaikkiaan noin 4 000 kappaletta, Anciens Établissements Cail tykkitehtaalla. Niitä käytettiin laajalti ensimmäisessä maailmansodassa ja niitä oli Ranskan armeijan käytössä vielä toisen maailmansodan aikanakin.

De Bange -tyyppisessä linnoitustykissä oli takaa ladattava teräsputki, de Bange lukko ja jäykkä rautalavetti. Kanuunan de Bange tyyppinen lukkolaite esti ruutikaasujen purkautumisen lukon kautta, joten koko energia purkautui putkeen ja siten ammuksen eteenpäin työntämiseen. Putken ja sen sisäpinnan rihlojen muoto ja lukon tehokkuus, antoivat kuitenkin tälle tykkimallille erinomaiset ballistiset ominaisuudet.

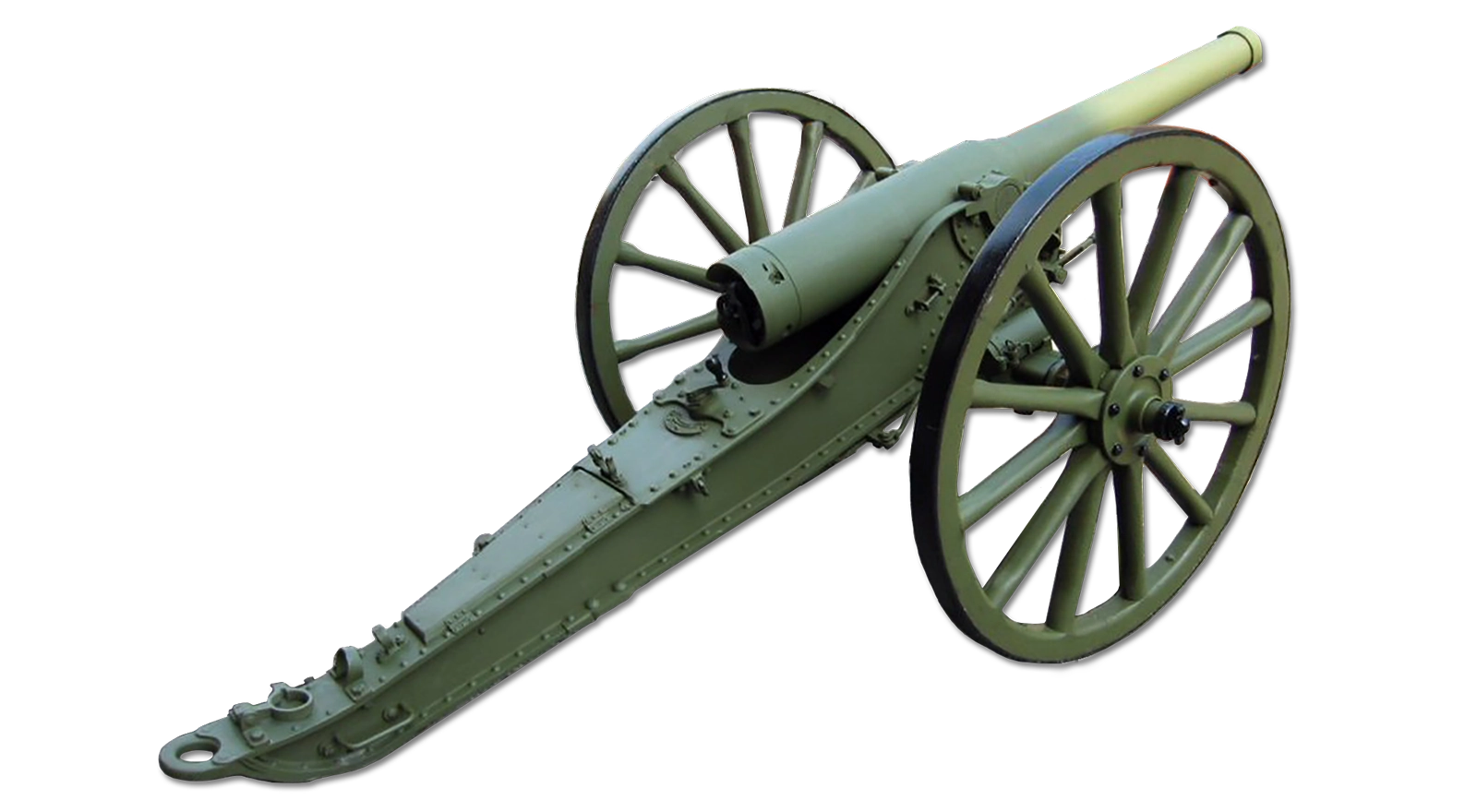

90 K/77
Jäykkälavettinen 90 K/77 -kenttäkanuuna, Tykistömuseo Hämeenlinna. Kuva: © TH 9.7.2013

Tekniset tiedot

90 K/77 - Canon de 90 mm Modèle 1877

- tyyppi kevyt kenttäkanuuna
- kaliiperi 90 mm
- putken pituus 232 cm (L/25,58)
- putken rihlat -
- putken elinikä 6 000 – 8 000 lk.
- tykin pituus - 4,75 m (5,4 m)
- tykin leveys 1,1 m
- tykin korkeus - m
- tykin paino (kuljetuksessa) 2 020 kg
- tykin paino (tuliasemassa) 1 200 kg
- tähtäinlaite -
- ampumasektori 0° (koro -5° – +26°)
- maksimikantama noin 7 000 – 9 700 m
- ammustyypit HE (8,2 - 8,4 kg)
- ammuksen lähtönopeus 455 – 500 m/s
- tulinopeus 1 - 2 lk./min
- miehistö 8 miestä

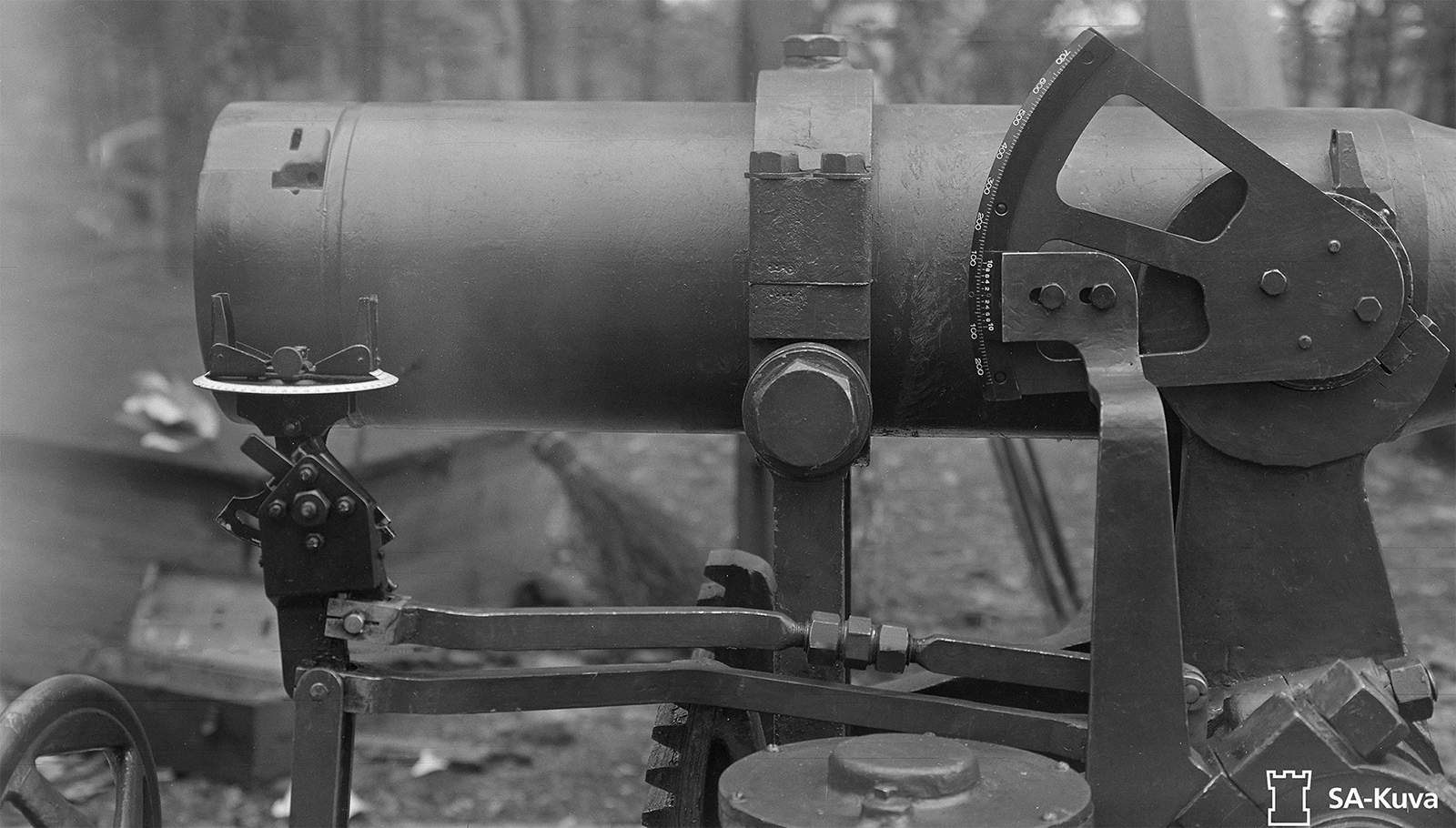

90 K/77 säätömekanismi
90 K/77 -kenttäkanuunan korotuksen säätömekanismi. Kuva: SA-kuva.

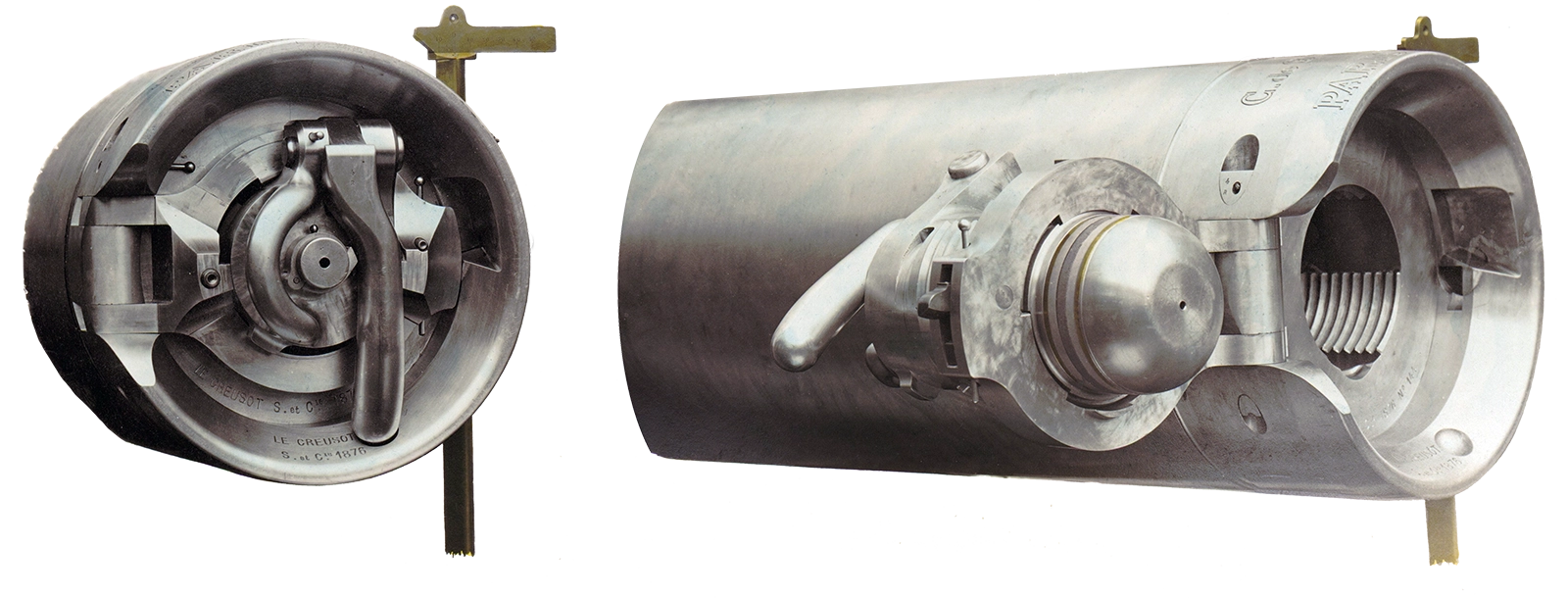

90 K/7 de Bange lukkosysteemi
90 K/77 -kenttäkanuunan de Bange -tyyppinen lukkosysteemi. Kuva: V. Roger, Bibliothèque nationale de France 1.1.1877

Suomessa

Ranska lahjoitti Talvisodan aikana Suomelle 100 kappaletta, 90 K/77 -kenttäkanuunoita ja niihin 100 000 ammusta. Näistä 24 ehti saapua Suomeen, ennen sodan loppumista. Loput saapuivat sodan jälkeen. Sodan päätyttyä 48 tykkiä jaettiin Salpalinjalle, Linnoituspatteristojen 4, 5 ja 6 aseiksi.

Ranskalaiset lähettivät 13.3.1940 everstiluutnantti Dion’in johtaman komennuskunnan Suomeen, johon kuului 25 upseeria ja 29 aliupseeria. He olivat de Bange-kaluston kouluttajia, joiden tehtävänä oli kouluttaa suomalaisia tykkimiehiä käyttämään jäykkälavettisia de Bange tyyppisiä tykkejä. Saksa aloitti 10.5.1940 operaatio keltaisen, eli hyökkäyksen Ranskaan. Tällöin ranskalaiset palasivat takaisin kotiinsa.

Heinäkuussa 1941 oli 90 K/77 -kenttäkanuunoita Suomen armeijan kirjanpidossa tasan 100 kappaletta. Jatkosodan aikana näillä tykeillä ammuttiin yhteensä 174 148 laukausta. 90 K/77 -kanuunoita käytettiin myös Kiestingin suunnalla vuonna 1941.

Suomi hankki vuonna 1940, Ranskasta yli 200 eri kaliiperista De Bange -tyyppistä linnoitustykkiä. 13.3.1940 mennessä oli toimitettu jo 100 tykkiä ja 305 000 ammusta, lähinnä Norjan satamien kautta. Saksalaisten hyökättyä Norjaan, jäi osa vielä Suomeen matkalla olleista tykeistä Saksan sotasaaliiksi, Norjan satamissa. Saksa toisin myöhemmin vapautti Suomeen matkalla olleet tykit. Yhteensä Suomeen toimitettiin 233 tykkiä ja 508 000 ammusta.

Ranskasta hankitut De Bange linnoitustykit
  • • 80 K/1877, 12 kpl
  • • 90 K/1877, 100 kpl
  • • 120 K/1878, 72 kpl
  • • 155 K/1877, 48 kpl

90 K/77 Kiestingun suunnalla
90 K/77- kanuunalla ammutaan Kiestingin itäpuolella 11.11.1941 suorasuuntaustulta. Tällä tulituksella pehitettiin mottiin jäänyttä vihollista antautumaan. Kuva: SA-kuva.

Lähdeluettelo

  • - Canon de 90 mm Modèle 1877, url: https://de.wikipedia.org, 4.3.2021
  • - Canon de 90 mle 1877 de Bange, url: https://miltaryfactory.com, 27.9.2021
  • - Vienan Tykit, Pertti Tamminen, 1987
